Insteek-omschakelratel
Lengte: 74,5 mm ∙ 9 x 12 mm insteekvierkant massief ∙ 1/2 inch vierkant massief
Productinformatie
- 6401-1 20 tanden ∙ bedieningshoek 18° – maximaal 40 Nm
6402-1 30 tanden ∙ bedieningshoek 12° – maximaal 120 Nm
6403-1 32 tanden ∙ bedieningshoek 11,25° – maximaal 120 Nm
6404-1 32 tanden ∙ bedieningshoek 11,25° – maximaal 300 Nm - Matrijsgesmeed
- Made in Germany
Varianten
Technische gegevens
| Uitgang |
|
| Aandrijving |
|
| Kopbreedte b | 40 mm |
| Kopdikte a | 19,6 mm |
| Norm |
|
| Steekmaat van het afstelgereedschap I2 | 38,5 mm |
| Afmeting | 74.5 mm |
| Aanhaalmoment maximaal | 120 Nm |

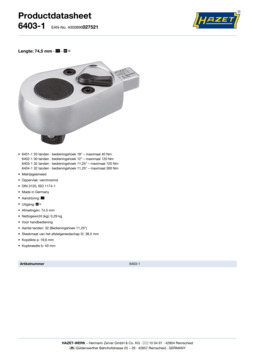

downloads / pdf
