3/8 inch (10 mm) vierkant massief Momentsleutel ∙ geïsoleerd ∙ 2 – 10 Nm ∙ ±6%


Productinformatie

  • Kalibreerbaar
  • Lange levensduur/hoge nauwkeurigheid
  • Mogelijkheid:
    • Demontage
    • Reparatie (indien nodig)
    • Montage
    • Afstelling
    • Kalibratie
  • Aanwijzing: afstelling, mogelijke reparaties met demontage/montage van de KV-momentsleutel alleen in het HAZET service center
  • Geschikt voor monitoring van de testapparatuur
  • Duurzaam en milieuvriendelijk
  • Veilig:
    • Haptisch (korte activatie)
    • Akoestisch (knikelement)
  • Rechtse/linkse activering door omsteekvierkant,
    daardoor aanhalen met ingesteld draaimoment zowel naar rechts als naar links binnen de aangegeven nauwkeurigheid
  • Laag gewicht voor goede hantering en werken zonder vermoeidheid

Product-designkenmerken

  • Dun design onder strikte naleving van de vereiste isolatiefactoren (materiaaldikte / overlappingen)
  • Soepele hangboorden op schakel- en bewegende delen met ergonomisch greepdesign en duidelijke kalibreergroef
  • Uniforme optiek ook bij gebruik van andere componenten (bijv. rode geïsoleerde dopsleutels)
  • Aantrekkelijk kleurontwerp van de behuizing en de kop met signaalkleuren rood/geel
  • Greep zwart om de kleuren te onderscheiden en tegen snelle optische vervuiling
  • Vermijden van uitstekende storende onderdelen (bijv. omschakelhendel)
LET OP:
reparaties mogen alleen door het HAZET service center worden uitgevoerd, omdat nadien een afzonderlijke test van 10.000 Volt conform IEC 60900 moet gebeuren
  • Made in Germany
  • Niet meer terugdraaien: bij de HAZET-momentsleutels van de reeksen 5000 en 6000 werd in langdurige tests bewezen dat het niet meer nodig is om terug te draaien naar de kleinste schaalwaarde

Varianten

Loading...

Technische gegevens

Uitvoering (productsoort) SYSTEEM 5000 VKV momentsleutel
Uitgang
  • 3/8 inch (10 mm) vierkant massief
Hand-/machinebediening
  • Voor handbediening
Afwijking 6 %
Aanhaalmoment minimaal 2 Nm
Aanhaalmoment maximaal 10 Nm
Schaalverdeling (Nm) 0,2 Nm
Aantal tanden 24 tanden
Bedieningshoek 15 °
Norm
Afmetingen 275 mm
Beschermende isolatie
  • VDE-isolatie tot 1000 V
Lengte 275 mm
Bedieningskracht min.-max. kg 1.0 – 5.0

downloads / pdf

5000kv_bedienungsanleitung_operating-instructions_de_en.pdf

Bedieningsinstructies

pdf tonen

5000-3ct_clt_vde_5200-3ct_6000-1ct_6001_6002_6200ct_6300_konformitaetserklaerung_declaration_of_conformity_de_en_sk.pdf

verklaring van overeenstemming

pdf tonen

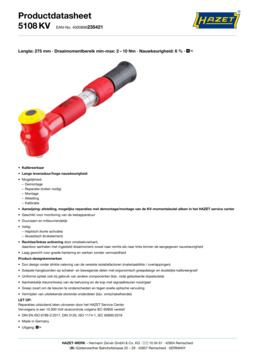

5108kv_datasheet_en.pdf

Data papier

pdf tonen
