Chave dinamométrica SYSTEM 6000 CT
Ferramentas dinamométricas premium de alta precisão – Para as exigências mais elevadas!
Tudo num único fornecedor: ampla gama de binários de 1 – 2000 Nm
Mais de 50 anos de experiência na conceção, desenvolvimento, construção e produção de
chaves dinamométricas – Fabricadas na Alemanha.
Grande variedade e amplo leque de aplicações:
disponíveis com catraca de alavanca fina ou
uma conexão de encaixe para acomodar uma grande variedade de ferramentas de encaixe
nos tamanhos comuns no mercado: 9 × 12 mm ou 14 × 18 mm.
① Bloqueio seguro na pega com função de encaixe: sem risco de encravamento ou ferimentos graças ao bloqueio rotativo integrado no design
② Pega de formato ergonómico com rebordo que reduz o risco de escorregamento e de ferimentos. A superfície antiderrapante e o contorno pronunciado da pega a partir dos modelos 6110 / 6290 contribuem para um manuseamento seguro. Não é necessário reajustar o valor do binário!
③ Marcação na pega: marcação com ranhuras no centro da pega, servindo de marca de calibração de acordo com a norma DIN EN ISO 6789-1/-2:2017. Durante a calibração, a chave dinamométrica é apoiada na marca de calibração ou a força de acionamento é aplicada nesse ponto. A aplicação da força de acionamento na marca de calibração contribui para uma elevada precisão de resolução.
④ Exata – divisão fina da escala de nonio: ajuste preciso do binário com pequenos incrementos de ajuste através do nonio com divisão a partir de 0,1 Nm. O valor de binário pretendido é ajustado de forma rápida e precisa, rodando a pega através da escala de nonius com divisões finas. Reprodutibilidade exata dos valores de ajuste na aplicação: a cada valor da escala de nonio está associado um ponto de encaixe para o ajuste exato da chave dinamométrica.

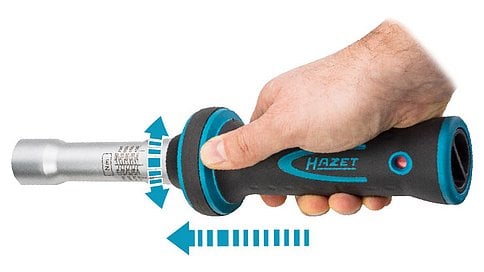

⑤ Ajuste do valor de binário pretendido de forma rápida e segura, rodando a pega. Escala gravada a laser, de fácil leitura e com elevado contraste, no tubo principal e no tubo graduado. Resistente a impactos e quedas em condições de utilização adversas. Componentes em plástico de poliamida reforçada com fibra de vidro e resistente a impactos. Dupla proteção contra o ajuste acidental do binário a partir dos modelos HAZET n.º 6110 / 6290: para ajustar o binário, a pega é pressionada para a frente e o bloqueio esférico é desbloqueado. O bloqueio integrado na pega, com botão rotativo, está protegido contra sujidade e danos e evita o desajuste acidental do valor de binário definido. A lubrificação permanente e sem manutenção no mecanismo de acionamento garante uma longa vida útil.
⑥ Legibilidade duradoura graças à marcação a laser do tubo principal e do tubo metálico da escala. Processo de marcação a laser para uma melhor legibilidade.
⑦ Construção robusta em tubo de aço com cromagem dura, de formato esguio, para utilização contínua. A ergonomia com peso otimizado facilita o manuseamento.
⑧ Anel de vedação azul otimizado para proteção contra corpos estranhos. Maior durabilidade e resistência aos raios UV. Placa de cobertura na parte inferior, de fácil manutenção
⑨ Roquete reversível HiPer de dentado fino, fácil de utilizar, com 90 dentes e um Ângulo de operação de 4°. Precisão de resolução inferior a ± 2 % do valor de escala, de fábrica. Superior à norma válida e com uma vida útil mais longa dentro dos limites da norma DIN. A sinalização acústica e tátil do binário atingido facilita a fixação controlada dos parafusos e reduz o risco de aperto excessivo. Os kits de reparação e peças sobressalentes para catracas permitem a montagem pelo próprio utilizador. As formações de assistência técnica sobre reparação, ajuste e calibração contribuem para um encaixe para chave de caixa duraduro e eficiente em termos de recursos.
⑩ Sem risco de perda do quadrado, ao contrário das catracas de encaixe
⑪ Seguro na Safe-Box com janela de visualização!
⑫ Todas as chaves dinamométricas com número de série e certificado de calibração, testadas de acordo com a norma DIN EN ISO 6789-2:2017.
Também disponíveis com certificado de calibração DAkkS – para aplicações profissionais com rastreabilidade documentada, em particular na indústria, na indústria aeronáutica, na indústria automóvel, nas energias renováveis, na energia eólica, nos parques offshore e na indústria petroquímica (petróleo/gás).
- Precisão ± 2 % do valor de escala (na direção de atuação) de acordo com a norma DIN EN ISO 6789-2:2017
(3 %: 6150-1 CT ∙ 6160-1 CT / 4 %: 6106-1 CT ∙ 6170-1 CT)
- Quadrado segundo DIN 3120, ISO 1174-1
- Roquetes reversíveis 1⁄4″ - 3⁄8″ - 1⁄2″ - 1″
- Ergonómico
Puxador de 2 componentes a partir da série 6143 / 6294
- Um diâmetro maior do punho, um componente de plástico mais macio e a função de bloqueio facilitam a utilização durante o ajuste do binário.
- A janela de visualização na pega permite o controlo visual do bloqueio através de um indicador vermelho-verde.

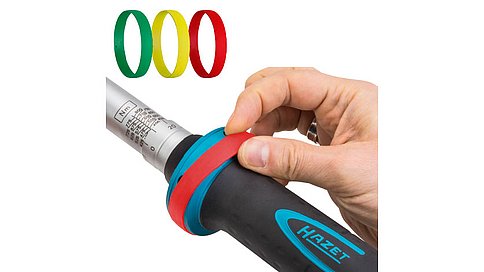

Quatro anéis de codificação coloridos
- Em vermelho, amarelo, verde e preto
- Para personalização ou identificação de processos de trabalho especialmente importantes

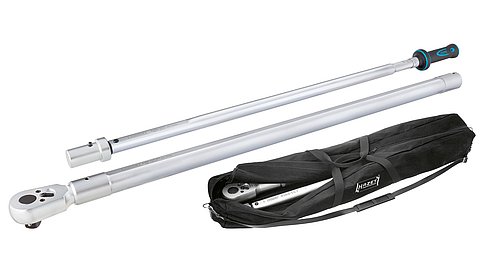

A partir do modelo 6150-1CT (1000 Nm)
- Versão desmontável em várias peças, com dimensões compactas
- Inclui bolsa de armazenamento para um transporte seguro
- Para transportar na mão ou às costas
⑧ Cubo de inclinação (dá sinal de acionamento)
⑨ Peça de pressão
⑩ Mola de compressão helicoidal de precisão
⑪ Tubo de escala
⑫ Esferas de retenção
⑬ Disco de pressão
⑭ Pega com Protetor de mão
