Schnellspann-Abzieher ∙ 2-armig
Länge: 184 mm
Produktinformationen
- Anwendung:
Innen- und Außenabzieher - Schnelle Verstellung durch „Ein-Mutter“ Fixierung pro Arm
- Einfache und schnelle Montage
- Geschmiedete Arme
- Hohe Festigkeit und Steifigkeit für sicheres Arbeiten
- Massive Vollstahlbrücke
Varianten
Technische Daten
| Armlänge (la) | 137 mm |
| Hakenauslenkung (ha) | 17 mm |
| Höhe Spitze (hs) | 2,5 mm |
| Armauslenkung (aa) | 24 mm |
| Hakenfußbreite (bh) | 15 mm |
| Hakenfußtiefe (th) | 8 mm |
| Hakenfußstärke an der Spitze (sh) | 7,5 mm |
| Spannbereich | 135 mm |
| Max. Tonnen | 2 |
| Spanntiefe (mm) | 135 |
| Spindel | M12x1,25x165 |

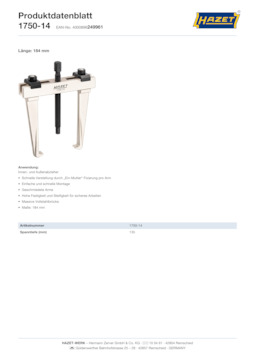

Downloads / PDF
