Schnellspann-Abzieher ∙ 2-armig
Länge: 227 mm
Produktinformationen
- Anwendung:
Innen- und Außenabzieher - Schnelle Verstellung durch „Ein-Mutter“ Fixierung pro Arm
- Einfache und schnelle Montage
- Geschmiedete Arme
- Hohe Festigkeit und Steifigkeit für sicheres Arbeiten
- Massive Vollstahlbrücke
Varianten
Technische Daten
| Armlänge (la) | 160 mm |
| Hakenauslenkung (ah) | 28 mm |
| Höhe Spitze (hs) | 4 mm |
| Armauslenkung (aa) | 38 mm |
| Hakenfußbreite (bh) | 26 mm |
| Hakenfußtiefe (th) | 17 mm |
| Hakenfußstärke an der Spitze (sh) | 11,5 mm |
| Spannbereich | 185 mm |
| Max. Tonnen | 10 |
| Spanntiefe (mm) | 160 |
| Spindel | M20x1,5x248 |

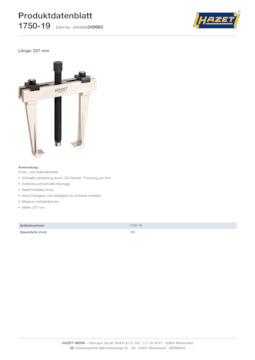

Downloads / PDF
