Extractor de cierre rápido ∙ 2 brazos
Longitud: 227 mm
Información sobre el producto
- Aplicación:
Extractor interior y exterior - Ajuste rápido gracias a la fijación «monotuerca» por brazo
- Montaje sencillo y rápido
- Brazos forjados
- Resistencia y rigidez elevadas para trabajar de forma segura
- Puente de acero macizo
Variantes
Datos técnicos
| Longitud de brazo (la) | 160 mm |
| Desviación del gancho (ha) | 28 mm |
| Punta alta (hs) | 4 mm |
| Desviación del brazo (aa) | 38 mm |
| Ancho de la base del gancho (bh) | 26 mm |
| Profundidad de la base del gancho (th) | 17 mm |
| Grosor de la base del gancho (sh) | 11,5 mm |
| Rango de apertura | 185 mm |
| Toneladas máx. | 10 |
| Profundidad de apriete (mm) | 160 |
| Husillo | M20x1,5x248 |

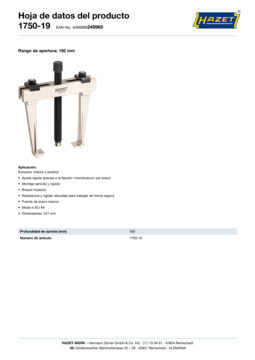

descargas / pdf
