Was sind StepLess® und ToothLock® Spannschellen?

StepLess® und ToothLock® sind Spannschellen von Oetiker®. Sie kommen unter anderem an Achsmanschetten und anderen Verbindungen zum Einsatz, bei denen eine gleichmäßige Kompression und eine niedrige Bauhöhe erforderlich sind.

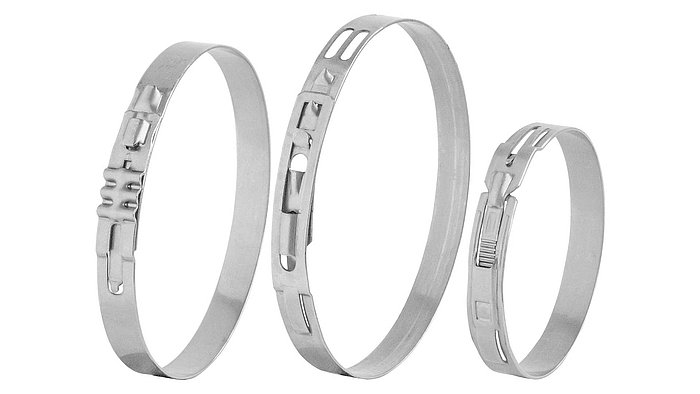

Die Oetiker® StepLess® Spannschellen 168 und 192 verteilen den Anpressdruck gleichmäßig über den Umfang. Die ToothLock® Spannschelle 292 erreicht durch ihre Verriegelung eine hohe und dauerhafte Kompression.

Wie werden die Spannschellen montiert?

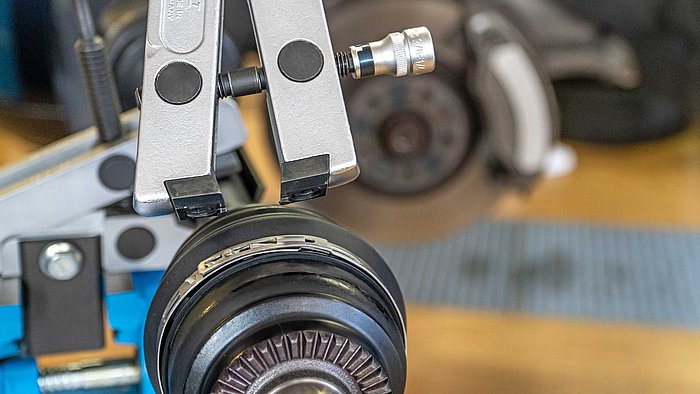

Für die Montage der Oetiker® StepLess® Spannschellen 168 und 192 sowie der ToothLock® Spannschelle 292 sind die HAZET Klemmbacken 1847-04/2 bzw. die HAZET Spannzange 1847-23 vorgesehen.

Die Spannschelle wird bis zur konstruktiv vorgegebenen Verriegelungsposition geschlossen. Anders als bei bestimmten Ohrschellen muss dabei kein Anzugsdrehmoment eingestellt werden.

Bei der ToothLock® Spannschelle 292 zeigt ein Sicherungsnocken den geschlossenen Zustand optisch an.
