Ściągacz z mechanizmem szybkomocującym ∙ 2-ramienny
Długość: 285 mm
Informacje o produkcie
- Zastosowanie:
Ściągacz wewnętrzny i zewnętrzny - Szybka regulacja dzięki mocowaniu jedną nakrętką na każdym ramieniu
- Prosty i szybki montaż
- Kute ramiona
- Wysoka wytrzymałość i sztywność zapewnia bezpieczną pracę
- Lity mostek wykonany całkowicie ze stali
Warianty
Dane techniczne
| Długość ramienia (la) | 220 mm |
| Wychylenie haka (ah) | 29 mm |
| Wysokość końcówki (hs) | 4 mm |
| Wychylenie ramienia (aa) | 39 mm |
| Szerokość stopy haka (bh) | 28 mm |
| Głębokość stopy haka (th) | 17 mm |
| Grubość stopy haka przy końcówce (sh) | 12 mm |
| Zakres mocowania | 260 mm |
| Maks. ilość ton | 10 |
| Głębokość mocowania (mm) | 220 |
| Wrzeciono | M20x1,5x319 |

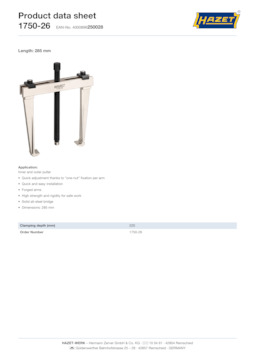

pliki do pobrania / pdf
