Rychloupínací stahovák ∙ 2ramenný
Délka: 184 mm
Informace o výrobku
- Použití:
Vnitřní a vnější stahovák - Rychlé přestavení díky fixaci „jednou maticí“ na jedno rameno
- Snadná a rychlá montáž
- Kovaná ramena
- Vysoká pevnost a tuhost pro bezpečné práce
- Masivní celokovové provedení
Varianty
Technická data
| Délka ramene (la) | 137 mm |
| Vychýlení háku (ah) | 17 mm |
| Výška špičky (hs) | 2,5 mm |
| Vychýlení ramene (aa) | 24 mm |
| Šířka patky háku (bh) | 15 mm |
| Hloubka patky háku (th) | 8 mm |
| Tloušťka patky háku u špičky (sh) | 7,5 mm |
| Rozsah upnutí | 135 mm |
| Max. tun | 2 |
| Hloubka upnutí (mm) | 135 |
| Vřeteno | M12x1,25x165 |
| Rozměry | 184 mm |

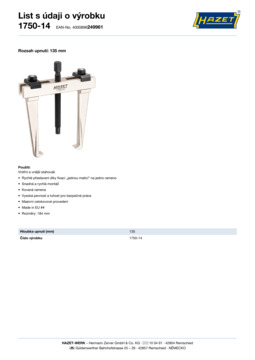

ke stažení / pdf
