Rychloupínací stahovák ∙ 2ramenný
Rozsah upnutí: 260 mm
Informace o výrobku
- Použití:
Vnitřní a vnější stahovák - Rychlé přestavení díky fixaci „jednou maticí“ na jedno rameno
- Snadná a rychlá montáž
- Kovaná ramena
- Vysoká pevnost a tuhost pro bezpečné práce
- Masivní celokovové provedení
Varianty
Technická data
| Délka ramene (la) | 220 mm |
| Vychýlení háku (ah) | 29 mm |
| Výška špičky (hs) | 4 mm |
| Vychýlení ramene (aa) | 39 mm |
| Šířka patky háku (bh) | 28 mm |
| Hloubka patky háku (th) | 17 mm |
| Tloušťka patky háku u špičky (sh) | 12 mm |
| Rozsah upnutí | 260 mm |
| Max. tun | 10 |
| Hloubka upnutí (mm) | 220 |
| Vřeteno | M20x1,5x319 |
| Rozměry | 285 mm |

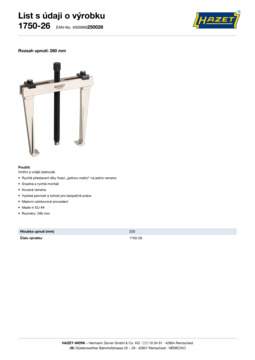

ke stažení / pdf
